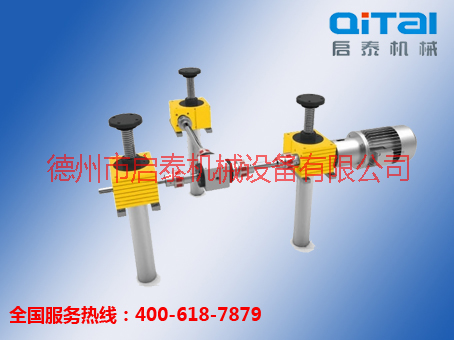

CS螺旋升降机|CS丝杆升降机
  详细介绍：
CS螺旋升降机|CS丝杆升降机为方箱壳体，结构紧凑，安装方便，六个面都做到的精确定位，有神奇的积木之美称，丝杆有普通的梯形丝杆和滚珠丝杆两种选择，产品提升力能做到2.5KN-500KN。应用于太阳能，食品，水利等多个行业。

CS方形蜗轮丝杆升降机形式、规格的表示
机体规格
分为：CS2.5～CS500共9种，提升力依次为2.5KN～500KN。
传动比
N 型——普通速比；
L 型——慢速速比。
结构形式
A 型——丝杠作轴向移动，不旋转；
B 型——螺母作轴向移动，丝杠作旋转运动。
丝杠接头类型
A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；
B型结构形式的丝杠头部分为：1型（圆柱），0型（无接头）共二种。
附加要求（可选）
A型结构形式的附加要求有：滚珠丝杠型（B）、带防转装置（P）、带防护罩（S）共三种；
B型结构形式的附加要求有：滚珠丝杠型（B）、带防护罩（S）共二种。
CS系列丝杆升降机型号表示方法：



型号CS CS2.5 CS5 CS10 CS25 CS50 CS150 CS250 CS350 CS500
丝杠 Tr14×4 Tr18×4 Tr20×4 Tr30×6 Tr40×7 Tr60×9 Tr80×10 Tr100×10 Tr120×14
A 20 20 30 30 45 55 55 65 90
B 77 97（110） 120（124） 132 182 255 275 360 466
C 25 31 37.5 41 58.5 80 82.5 110 133
D 60 80 100 130 180 200 240 290 360
E 48 60 78 106 150 166 190 230 290
F 50 72 85 105 145 165 220 250 300
G 38 52 63 81 115 131 170 190 230
H M6 M8 M8 M10 M12 M20 M30 M36 M42
ΦJk6 9 10 14 16 20 25 30 35 48
K1 20 25 32 45 63 71 80 100 135
K2 16 21 29 42 63 66 75 95 115
L 22 31 40 54 78 83 100 125 150
L1 20 22.5 25.5 43 45 65 65 63 97.5
L2 12 13 15 15 16 30 45 54 80
N 92 120 140 195 240 300 355 380 500
P 62 74（87） 93（97） 105 149 200 205 270 326
Q 3×3×14 3×3×18 5×5×20 5×5×36 6×6×36 8×7×56 8×7×56 10×8×56 14×9×90
T 12 12（25） 18（22） 23 32 40 40 50 60
ΦU 28 32 40 50 65 90 125 150 180
ΦW 26 30（48） 40（57） 46 70 85 120 145 170
Y 50 62 75 82 117 160 165 220 266
Z 24 32.5 35 44 55 70 - - -
Z1 M6 M8 M8 M8 M10 M10 - - -
Z2 6 10 12 12 15 15 - - -
丝杠接头类型1
Φak6 8 12 15 20 25 40 60 80 95
b 12 15 20 25 30 45 75 100 120
c 15 20 25 30 35 55 90 115 140
丝杠接头类型2
Φd 50 65 80 90 110 150 220 260 310
Φe 40 48 60 67 85 117 170 205 240
Φf 4×Φ7 4×Φ9 4×Φ11 4×Φ11 4×Φ13 4×Φ17 4×Φ25 4×Φ32 4×Φ38
g 19 24 28 28 34 57 72 92 142
s 16 20 21 23 30 50 60 80 120
r 6 7 8 10 15 20 30 40 40
Φx 26 30 40 46 70 85 120 145 170
丝杠接头类型3
h 12 19 20 22 29 48 58 78 118
i M8 M12 M14 M20 M30 M36 M64×3 M72×3 M100×3
k 15 23 25 27 35 55 70 90 140
丝杠接头类型4
l h10 12 15 20 30 35 40 80 110 120
m 40 55 63 78 100 130 155 220 330
n 20 30 36 45 60 66 110 170 230
Φo H8 8 10 12 16 20 22 60 80 90
p1 33 44 52 58 74 104 117 147 222
Φu 25 30 40 45 60 85 120 160 170
v 10 15 18 25 30 33 50 85 130
v1 30 40 45 53 70 97 105 135 200
丝杠接头类型5
l H10 8 12 14 20 30 36 —— —— ——
m 42 61 72 105 160 188 —— —— ——
n 26 37 44 65 100 116 —— —— ——
Φo H8 8 12 14 20 30 35 —— —— ——
p1 35 52 63.5 85 124 151 —— —— ——
u 16 24 27 40 60 70 —— —— ——
Φu1 14 20 24.5 34 52 60 —— —— ——
v 16 24 28 40 60 72 —— —— ——
v1 32 48 56 80 120 144 —— —— ——




型号CS CS2.5 CS5 CS10 CS25 CS50 CS150 CS250 CS350 CS500
丝杠 Tr14×4 Tr18×4 Tr20×4 Tr30×6 Tr40×7 Tr60×9 Tr80×10 Tr100×10 Tr120×14
C 25 31 37.5 41 58.5 80 82.5 110 133
D 60 80 100 130 180 200 240 290 360
E 48 60 78 106 150 166 190 230 290
F 50 72 85 105 145 165 220 250 300
G 38 52 63 81 115 131 170 190 230
H M6 M8 M8 M10 M12 M20 M30 M36 M42
ΦJk6 9 10 14 16 20 25 30 35 48
K1 20 25 32 45 63 71 80 100 135
K2 16 21 29 42 63 66 75 95 115
L 22 31 40 54 78 83 100 125 150
L1 20 22.5 22.5 43 45 65 65 63 97.5
L2 12 13 15 15 16 30 45 54 80
N 92 120 140 195 240 300 355 380 500
NL Lift+60 Lift+68 Lift+74 Lift+86 Lift+123 Lift+149 Lift+160 Lift+180 Lift+220
P 62 74 93 105 149 200 205 270 326
Q 3×3×14 3×3×18 5×5×20 5×5×36 6×6×36 8×7×56 8×7×56 10×8×56 14×9×90
T 12 12 18 23 32 40 40 50 60
ΦW 26 30 40 46 70 85 120 145 170
裕度X 10 12 15 20 25 25 25 25 30
Y 50 62 75 82 117 160 165 220 266
Z 24 32.5 35 44 55 70 - - -
Z1 M6 M8 M8 M8 M10 M10 - - -
Z2 6 10 12 12 15 15 - - -
运动螺母
a 40 44 44 46 73 99 110 130 160
b 10 12 12 14 16 20 30 35 40
Φch9 24 28 32 42 63 85 105 130 160
Φd 44 48 55 66 95 125 190 240 300
Φe 34 38 45 54 78 105 150 185 230
Φf 5 6 7 7 9 11 17 25 28
丝杠接头类型1
h 12 15 20 25 30 45 75 100 120
Φik6 8 12 15 20 25 40 60 80 95
